Установка Рифей-БиКондор-150-ТБ
Установка Рифей-БиКондор-150-ТБ
1 820 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 ммКамень пустотелый 390х190х188 мм: 200 шт/час
  • Плитка тротуарная 200х100 мм кв. мПлитка тротуарная 200х100 мм кв. м: 16 м2/час
Технические характеристики
  • Смеситель: СГ-150
  • Установленная мощность: 17.4 кВт
  • Масса: 1 965 кг
  • Длина: 4.7 м
  • Ширина: 3.2 м
  • Высота: 2.8 м
  • Режим работы: Механизированный
  • Гарантия: 1 год
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

Проф. установка для производства блоков, кирпича, облицовочных камней и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.

Различные пуансон-матрицы позволяют изготавливать на установке следующие изделия: камни стеновые (рядовые, угловые, перегородочные, облицовочные, полнотелые и пустотелые); плиты тротуарные разной конфигурации и размеров.

СОСТАВ И СХЕМА

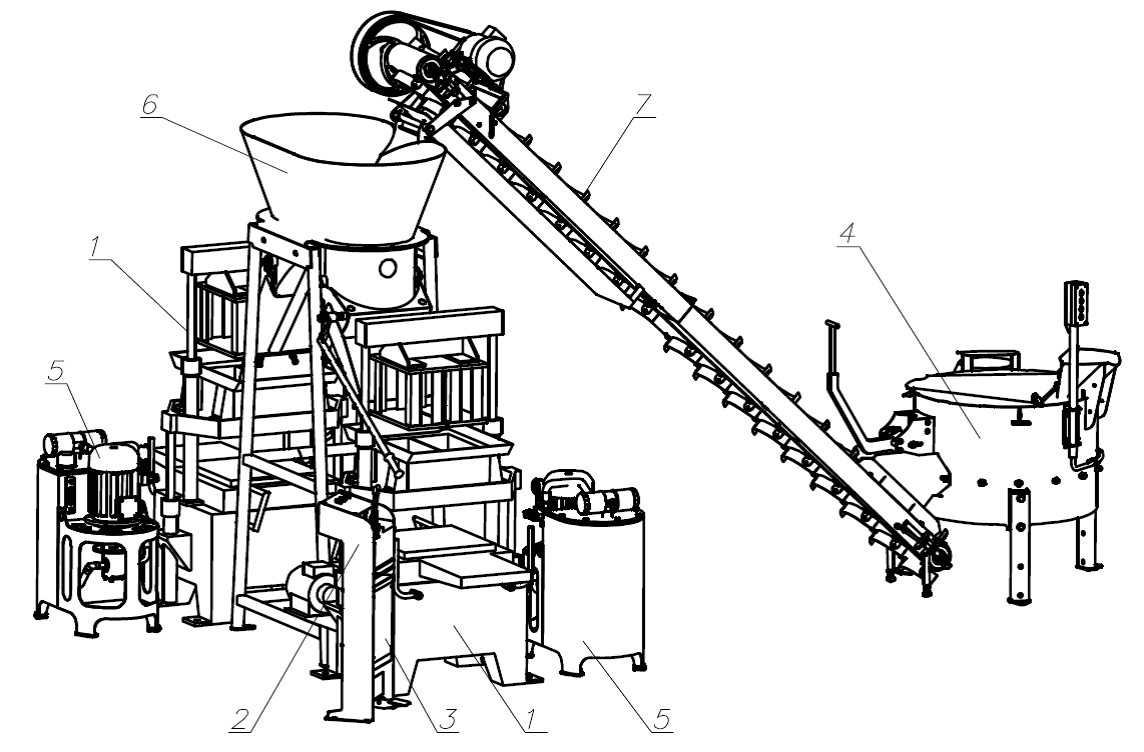

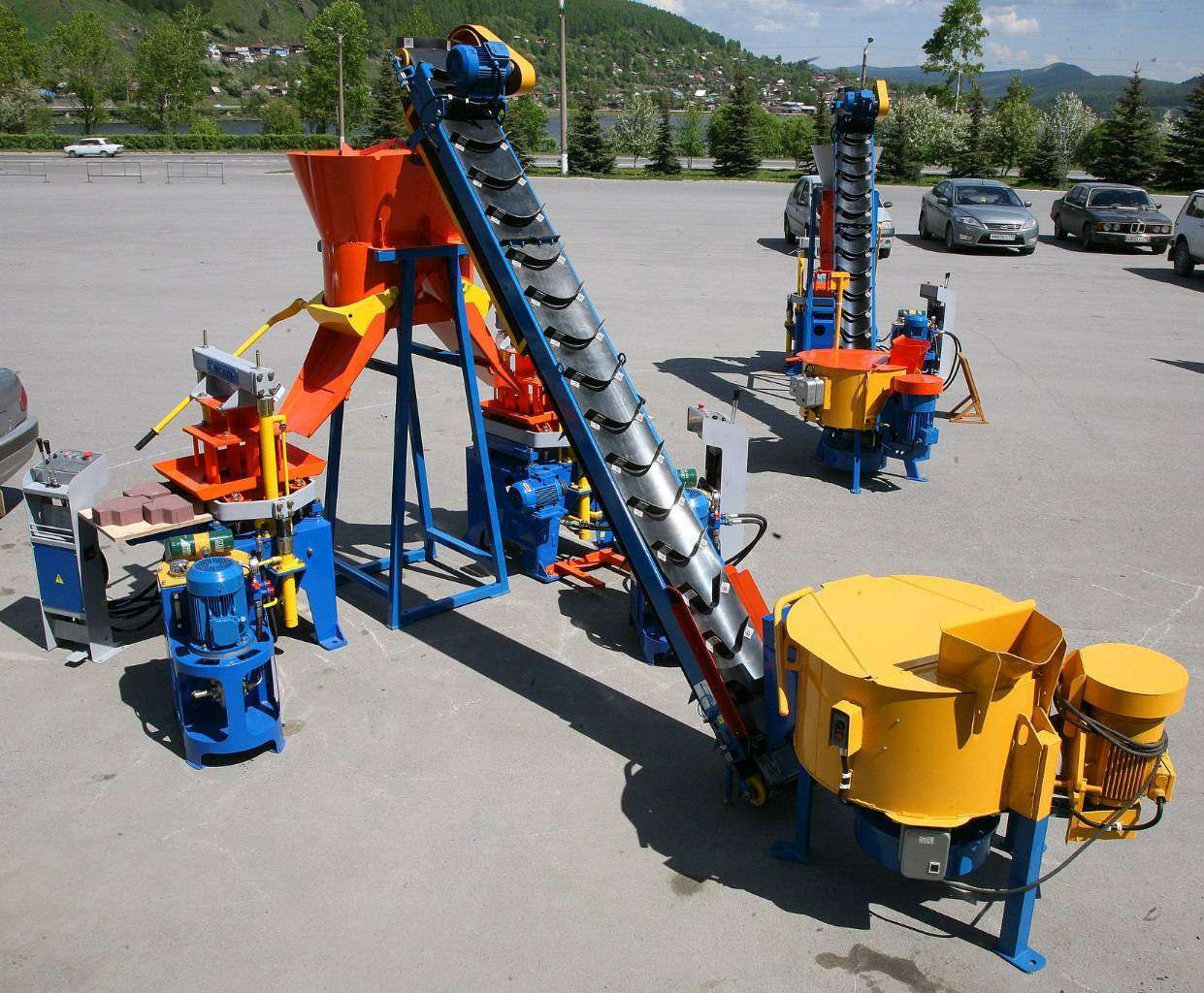

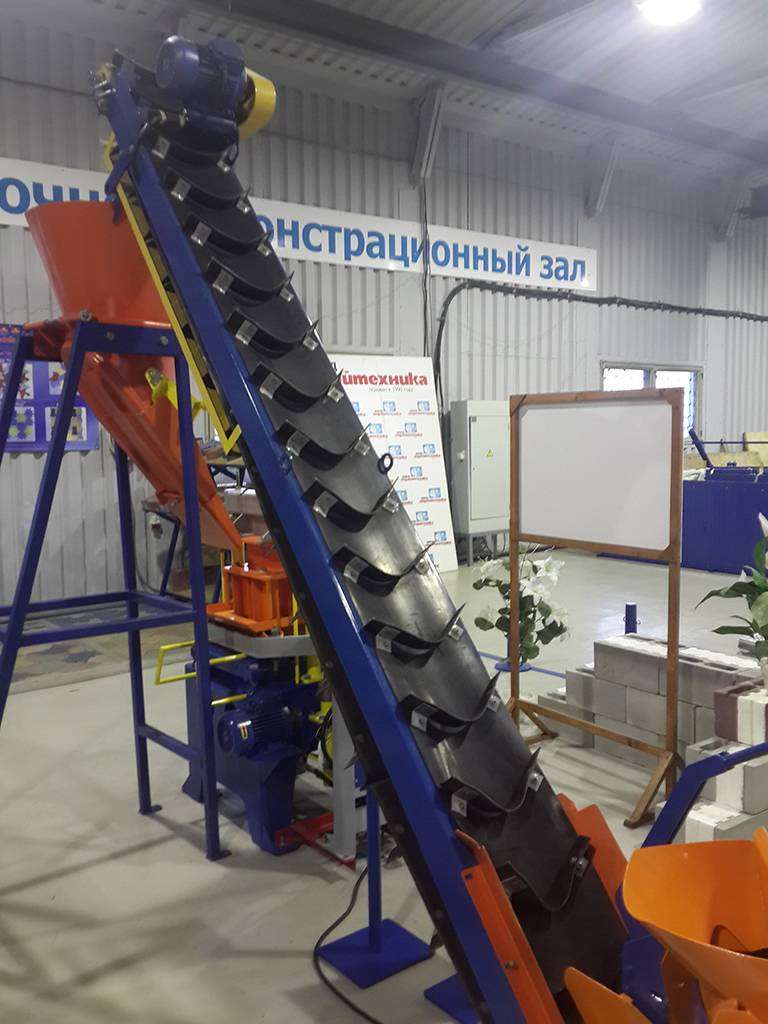

Установка “БИКОНДОР-150-ТБ” (рис.1) состоит из двух вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, насосных установок 5, бункера 6 и транспортера 7.
Жесткая бетонная смесь, из которой изготавливаются камни, подается из смесителя на транспортер и далее в бибункер. Из бибункера смесь поступает в питатели, где с помощью отсекателя, ската и клювика подается непосредственно на фартуки матриц.

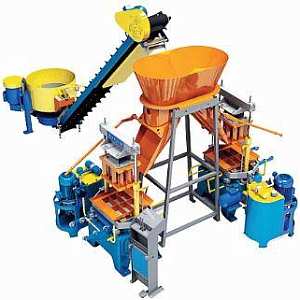

Схема Бикондор-90-ТБ

Комплект поставки
  1. Вибропресс, 2 шт
  2. Пульт управления с электрошкафом и рукавами высокого давления, 2 шт
  3. Насосная установка, 2 шт – 2 кт
  4. Полка вибропресса, 2 шт
  5. Переходник, 2 шт
  6. Выталкиватель, 2 шт
  7. Скребок, 2 шт
  8. Транспортер ленточный (3.5 м)
  9. Смеситель (150 л)
  10. Бибункер смеси со стойкой
  11. Кронштейн установочный (для транспортера)
  12. Стеллаж (в полуразобранном виде), 2 шт
  13. Поддон технологический, 10 шт
  14. Болты фундаментные, 8 шт
  15. Болты анкерные, 4 шт
  16. Пуансон-матрица, 2 шт
  17. ЗИП. Монтажно-сборочный комплект
  18. Паспорт. Руководство по эксплуатации оборудования

Название & Состав
Цена
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
ПСП на Кондор
ПСП на Кондор

1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Опция Теплый блок
32 500 руб.
с учетом НДС 20%
Рифей-Контур
Рифей-Контур

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

405 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Производительность установки:
пустотелых камней, 200 шт/час
перегородочных камней, 300 шт/час
тротуарной плитки 200х100х70 мм, 800 (16) шт./час (м. кв./час)

 Обслуживающий персонал, 4 чел
 Потребляемая электроэнергия:
 напряжение, 380В
 частота, 50Гц
 установленная мощность, 17.4 кВт

 Габаритные размеры установки:
 длина, 4700 мм
 ширина, 3200 мм
 высота, 2800 мм
 Масса установки, 1965 кг

Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин


ПЛАН ФУНДАМЕНТА

План фундамента Бикондор-90-ТБ

Описание

Проф. установка для производства блоков, кирпича, облицовочных камней и тротуарной плитки из жесткой бетонной смеси методом вибропрессования.

Различные пуансон-матрицы позволяют изготавливать на установке следующие изделия: камни стеновые (рядовые, угловые, перегородочные, облицовочные, полнотелые и пустотелые); плиты тротуарные разной конфигурации и размеров.

СОСТАВ И СХЕМА
Установка “БИКОНДОР-150-ТБ” (рис.1) состоит из двух вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, насосных установок 5, бункера 6 и транспортера 7.
Жесткая бетонная смесь, из которой изготавливаются камни, подается из смесителя на транспортер и далее в бибункер. Из бибункера смесь поступает в питатели, где с помощью отсекателя, ската и клювика подается непосредственно на фартуки матриц.
Схема Бикондор-90-ТБ
Комплект поставки
  1. Вибропресс, 2 шт
  2. Пульт управления с электрошкафом и рукавами высокого давления, 2 шт
  3. Насосная установка, 2 шт – 2 кт
  4. Полка вибропресса, 2 шт
  5. Переходник, 2 шт
  6. Выталкиватель, 2 шт
  7. Скребок, 2 шт
  8. Транспортер ленточный (3.5 м)
  9. Смеситель (150 л)
  10. Бибункер смеси со стойкой
  11. Кронштейн установочный (для транспортера)
  12. Стеллаж (в полуразобранном виде), 2 шт
  13. Поддон технологический, 10 шт
  14. Болты фундаментные, 8 шт
  15. Болты анкерные, 4 шт
  16. Пуансон-матрица, 2 шт
  17. ЗИП. Монтажно-сборочный комплект
  18. Паспорт. Руководство по эксплуатации оборудования
Название & Состав
Цена
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
ПСП на Кондор
ПСП на Кондор

1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Опция Теплый блок
32 500 руб.
с учетом НДС 20%
Рифей-Контур
Рифей-Контур

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

405 000 руб.
с учетом НДС 20%
Дополнительные опции
.
Технические характеристики
Производительность установки:
пустотелых камней, 200 шт/час
перегородочных камней, 300 шт/час
тротуарной плитки 200х100х70 мм, 800 (16) шт./час (м. кв./час)

 Обслуживающий персонал, 4 чел
 Потребляемая электроэнергия:
 напряжение, 380В
 частота, 50Гц
 установленная мощность, 17.4 кВт

 Габаритные размеры установки:
 длина, 4700 мм
 ширина, 3200 мм
 высота, 2800 мм
 Масса установки, 1965 кг

Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин

ПЛАН ФУНДАМЕНТА

План фундамента Бикондор-90-ТБ
